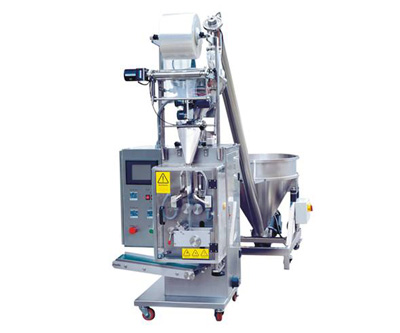

大型粉剂立式包装机

大型粉剂立式包装机


    大型粉剂立式包装机是本公司自主开发研制的粉剂包装机产品,在充填计量和拉袋环节的设计过程中应用了PLC系列单片技术,并与光、机、电相结合,使产品有较高科技水平,在定量计量环节采用螺旋打料容积法计量方式,并改变控制器的参数、修订打料的圈数,使计量在一定范围可调节,粉剂包装机整机运行可以自动完成计量、充料、制袋、封和、切断、输送等全过程。

主要用途:大型粉剂立式包装机主要适用于食品、化工、药品、调味品等粉剂物料的包装;如豆奶粉、五香粉、胡椒粉、干粉、冲剂等物料。

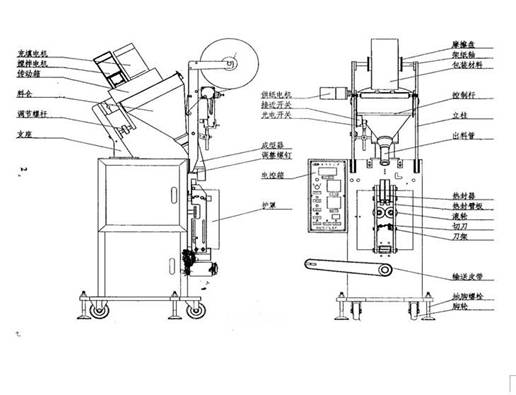

大型粉剂立式包装机设计图纸

包装能力    40-60袋/分钟
计量范围    1.0-50ml
计量准确度   ±4%
制袋尺寸     长60-180mm  宽50-120mm
电源类型     380V+N三相四线制(可改装成单相220V)
功率消耗     1600W(4根电热管情况下)
外形尺寸    650×750×1600mm
净重        200kg

大型立式粉剂包装机工作原理:
1、大型粉剂立式包装机独特之处就是被包装物料的供料筒设置在制袋器内侧,制袋与充填物料由上到下沿竖直方向进行。
2、大型本粉剂包装机主要由计量装置、传动系统、横封和纵封装置、成型器、充填管及薄膜牵拉供送机构等部件组成。
3、大型本粉剂包装机将放在支承装置上的卷筒薄膜,绕经导棍组\张紧装置,由光电检测控制装置对包装材料上商标图案位置进行检测后,通过成型器卷成薄膜圆筒裹包在充填管的表面,先用纵向热封器对卷成圆筒的接口部位薄膜进行纵向热封,得到密封管筒,然后筒状薄膜移动到横向热封器处进行横封,构成包装袋筒,计量装置把计量好如果汁粉、沐浴盐粉、调料、饲料、食盐等粉剂物料,通过上部充填管充填入包装袋内,再由横向热封器热封并在居中切断,形成包装袋单元体,同时形成下一个筒袋的底部封口。

大型本粉剂包装机性能特点:
1:大型粉剂立式包装机采用中文液晶显示,操作指示一目了然(如:长度、数量、速度等);
2:分切数2-99包可调,包装长度:35mm-9999mm,全自动测量包装长度,无需人工参与包装膜长度的设定;
3:电子色标定位功能,替代手工移动光电眼;
4:大型粉剂包装机采用特别的光电扑获和智能纠错技术,光电的准确性大大提高
5:大型粉剂立式包装机可同时支持2个步进电机,主电机和步进电机都可“点动”运转,步进电机速度:0-16档可调(包装长度为200mm时,最快速度还能达到90包/分钟)
6:对果汁粉、干粉、饲料、调料、食盐等粉剂产品包装时,包装速度显示,即时显示每分钟的产量,包装计数:0-99万包,并可累计计数
7:菜单化的操作界面,中英文菜单转换功能,并有操作提示,操作极奇简单
8:大型粉剂包装机智能化的故障诊断并中文显示出错位置(如:光电错误、行程错误等)
9:可加紧急停止按钮,集成4个辅助开关(温控、充气、前振动、后振动等)
10:精细的前后振动力大小调整,使供料更快、更准确
11:采用螺杆下料时可直接调整包装重量,并有重量显示
12:所有控制由软件程序实现,方便功能调整和技术升级
13:适用机型:三边封 背封 四边封 螺杆机 三角包

安装方法
1:大型粉剂立式包装机应安装于无剧烈振动的地方,位置确定后,应调整地脚螺栓,让脚轮微离地面以使机器稳固;
2:安装时,应避免阳光直接照射光电头,以免引起光电补偿机构误操作;
3:大型立式包装机采用380V电压为动力电源时,必须引入零线,并将机壳可靠接地,当本机采用220V电压为动力电源时(特殊定货),回路应接零线;
4:大型粉剂立式包装机对各机构的协调动作要求较高,所以不要随便调整机器内部各零件的相对位置,当需要调整时,应由熟悉操作的专门人员调试,以确保机器正常工作;
5:本机在安装调试时,不允许多人同时操作,以免协调不当发生事故;

维护与保养
1:定时给粉剂包装机各齿啮合处,各部注油孔及各运动部件加注机油润滑,每班一次;
2:大型粉剂立式包装机减速器严禁无油运转,首次运转40小时,以后每工作三个月换油一次;
3:本粉剂立式包装机停机后应及时清理计量系统,保证计量系统正常工作,应保证每班清洗料仓、螺杆,彻底清除剩余胡椒粉、果汁粉、干粉、奶粉、沐浴盐粉等粉剂;
4:经常检查各部件螺钉,不得有松动现象;
5:随时保持粉剂包装机电眼的清洁,以保证可靠工作;
6:电器部分应注意防水、防潮、防腐、防鼠;
