一、自动灌装机概述

    在商品构成中，液体或半液体商品占有一定的数量，例如饮料方面的汽水、果汁、矿泉水、蒸馏水、各种酒、牛奶、炼乳;调味品方面的食油、酱油、辣油、醋;医药方面的葡萄糖注射液、糖浆及各种药物溶液;其他如墨水，各种液态或半液态的化工产品等等。它们都有很好的或一定的流动性，对它们的包装就是将其灌入各种类型的容器，然后加以密封。

将液体产品自动灌入容器的机械称为自动灌装机，这类机械在包装机械中占有相当的数量。灌装所用的容器包括由玻璃、金属、塑料和各种复合材料制成的瓶、罐、管、袋、盒等。目前我国是以玻璃瓶、罐为主，工业发达国家已大量生产由塑料或复合材料制成的瓶、罐、盒等。由于被罐装物料的物理化学性质不同，包装要求不同，容器的形状种类不同，因此灌装机和灌装方法也是多种多样的。

二、自动灌装机的分类

 1.按容器运动路线分类
按灌装时容器运动路线的不同，灌装机分为旋转型和直线移动型两种。

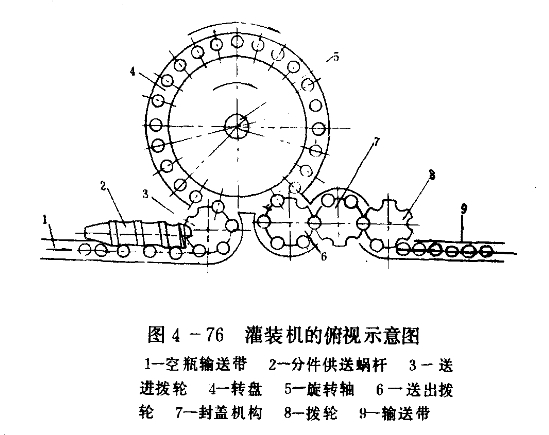

(1)旋转型灌装机 灌装机的主要组成部分有输送机构、拨入拨出机构、升降机梅、旋转盘、灌装头、贮液箱等。其工作过程如图所示。

空瓶连续不断地由输送带、分件供送蜗杆、送进拨轮送上转盘。当转盘转到一定位置后，瓶子开始被升降机构抬起，使之与灌装头接触，灌装阀门被打开，开始灌装。转过一定角度，灌到预定容积后，阀门关闭，瓶子下降，然后被拨轮送出，并进入封盖机构进行上盖，再由拨轮送上输送带。这种灌装机是连续生产，自动化程度高，生产能力大(国外最高速度达120000瓶/h)，占地面积小。目前国内外已广泛采用，主要用于灌装啤酒、白酒、果酒、汽水、牛奶等。

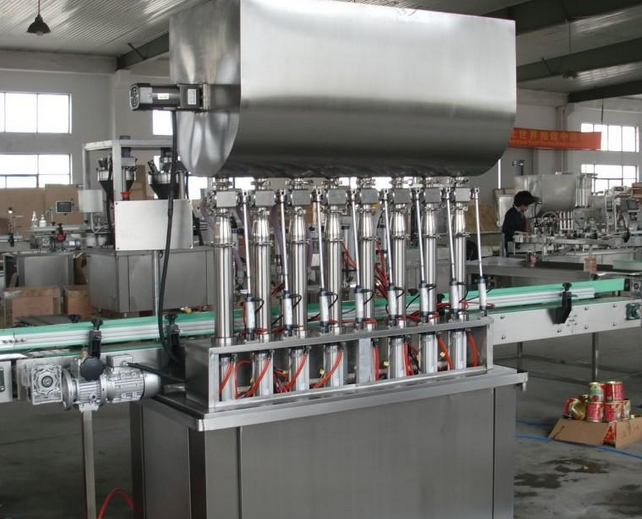

(2)直线移动型灌装机  如图所示。空瓶经传送盘、限位拨盘送至推瓶板处，推瓶板每隔一段时间把一定数量的空瓶推向灌装位置，打开阀门进行成排灌装，然后送出。整个生产线分为五个工位。
工位1— 一进行定量灌装。
工位D— 上盖。
工位1— 拧紧盖。
工位科— 一贴商标。
工位V— 装盒装箱。
这种灌装机比旋转型灌装机的结构简单，但占地面积大，一般只能用于无气液体的灌装，故有一定局限性。

 2.按灌装方法分类
(1)常压灌装法。
(2)等压灌装法。
(3)负压灌装法。
(4)虹吸式灌装法。
(5)机械压力灌装法。

3.按定量装置分类
(1)容积定量灌装。
(2)液面控制定量灌装。
(3)定量泵定量灌装。

4.按灌装阀结构分类
(1)旋塞式灌装机。
(2)阀门式灌装机。
(3)滑阀式灌装机。
(4)气阀式灌装机。

三、自动灌装机的技术参数
品牌：迅捷
型号：WZH-10
功率：2900W
灌装头数量：10
适应物料：液体、低粘稠度膏体
耐腐蚀性能：耐强酸/碱腐蚀
灌装速度：3000-5800瓶/分钟
灌装精度：±0.7%
灌装量：100-500ml或200-1000
主机尺寸：3000*1500*1600

四、自动灌装机常见故障的排除:
1、不工作:电源未接通或无气压,检查电源、气源。
2、灌装容量误差大: ⑴、PLC设定灌装基本值没有设定好，重新设定基本值。 ⑵、灌装台面与其他物体接触影响称重计量，将周围物体清除即可。 ⑶、灌装阀口与桶紧密结合，将桶形稍微移动。 ⑷、操作或灌装速度太快,适当变慢速度。
